Модулі зарядних пристроїв на базі TP4056

06.12.2017

Асортимент наших магазинів поповнився модулями зарядного пристрою для Li-ion і Li-Po акумуляторів:
TP4056 charge module with protection і TP4056 charge module .

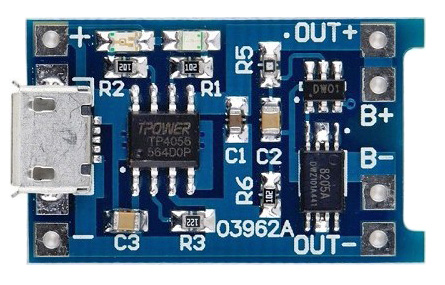

Перший модуль виконаний на базі відомого чіпа TP4056 і має схему захисту DW01 + ML8205A. Плата має невеликі габарити і забезпечує захист Li-ion і Li-Po акумулятора від перезарядження вище напруги 4.25 В, від переразряда нижче напруги 2.5 В, обмежує струм заряду до 1 А, струм розряду до 3.2 А і захищає від короткого замикання. На платі є контактні площадки B + і B- для підключення акумулятора, контактні площадки OUT + і OUT- для підключення навантаження, і microUSB вхід для підключення джерела живлення 5 В, а також майданчики + і - для підключення напруги живлення безпосередньо до плати.

Модуль з легкістю перетворить будь-яке джерело живлення 4.5 ... 5.5В з струмом 1А в повноцінне зарядний пристрій. Плата має індикацію процесу заряду, в момент заряду світиться червоний світлодіод, а коли акумулятор буде повністю заряджений, засвітиться синій світлодіод.

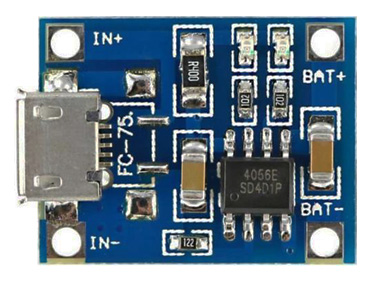

Другий модуль являє собою урізаний, більш бюджетний варіант першого без схеми захисту.
